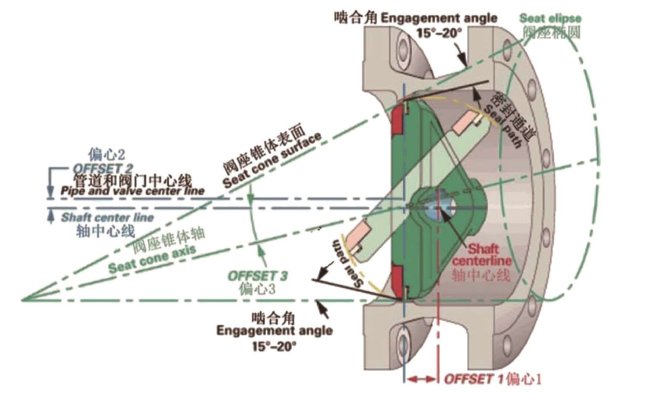

三重偏心幾何形狀

偏心1  閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

偏心2  閥軸中心線偏離管道和閥門中心線，這就避免閥門開啟和關閉的干擾。

偏心3  閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

產品說明

采用三偏心結構，適用于高溫高壓等復雜工況并要求嚴密切斷的場合，閥門開閉過程無摩擦，開啟力矩小，扭力密封，介質作用力越大密封性能越好。

臺階式結構設計能有效防止閥桿飛出，大大保證閥門安全性，整體式的閥桿，并采用高強度的不銹鋼材料，閥門承受的允用壓差大。

閥桿與閥板傳動方式采用圓柱銷偏置結構：防止閥桿由于鉆孔導致強度降低的狀況，從而間接提高了圓柱銷的剪切強度，并提高了閥門安全可靠性。

閥座和閥體采用一體式結構，閥座密封面堆焊高強度合金材料，保證密封面可靠性，產品使用壽命長，基本做到零維護。

多種密封結構選擇：有多層次復合結構、多層次全金屬結構及整體金屬結構密封圈。可根據不同的工況進行選擇。多層次復合結構使密封圈整體具有一定的柔性，能使密封圈與閥座貼合度更好，從而保證泄漏等級達到 ANSI B16. 104-2000 ANSI VI。

閥桿保護止推環結構，防止了閥桿與閥體間的死角位置被顆粒介質或易結焦介質結垢、結塊，從而將閥桿抱死。反向流向時，可有效防止閥桿因介質作用力使閥桿產生徑向位移，導致反向泄漏量增大的問題。

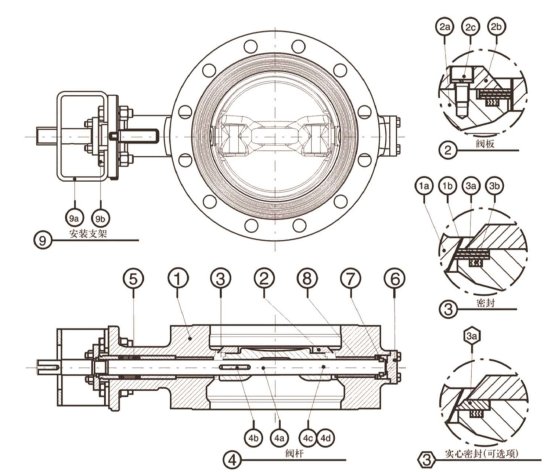

三偏心蝶閥結構說明

Valve Construction 軸封結構采用耐高溫的非金屬材料能有效地防止介質中所含雜質顆粒進入軸承，從而杜絕了軸承因雜質顆粒結塊將閥桿卡死或抱死的現象。

填料系統采用碟簧動態加載補償結構，閥體填料函孔采用滾擠壓，閥桿采用超聲波光振，能避免填料處絕對不外漏，達到TA-Luft標準要求。

零件尺寸加工精度高，密封圈現場可以自由調整和更換，快捷方便。

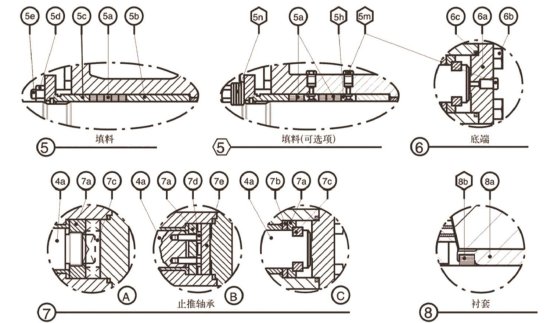

偏心蝶閥結構說明圖
