AOC-6862 多級降壓組合式迷宮式調節閥
產品細節

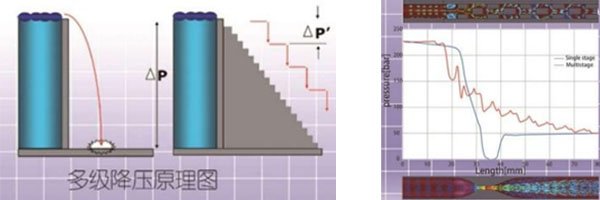

AOC-6862多級降壓組合式迷宮式調節閥核心節流部分由多個開有迷宮式溝槽的金屬盤片疊加而成。流體流經迷宮流道中經過多次碰撞轉折，消耗能量，在逐級降壓過程的同時，使流速也得到了控制。一般多用于核能、電站等行業中高溫高壓降的特殊場合，工作介質多為過熱蒸汽，也能用于液體介質。
產品屬性
控制精度高
閥內件設計采用CFD流體動力學軟件模擬，通過專業的軟件分析及計算，并通過試驗驗證達到工藝要求。其流量特性足國際標準IEC 60534要求。
產品規格全
產品涵蓋范圍廣，覆蓋高中低系列，還擁有專為特殊工況設計的系列產品。產品通用性強，可通過直接更換不同閥內件類型以滿足不同工況及控制性能的要求。
自主核心控制技術
擁有多種高壓差控制技術以滿足不同工況的特殊要求。并掌握關鍵零部件的硬化工藝技術，以提高產品性能，增強產品可靠性。同時具有緊密可靠的內外部密封結構設計，滿足TA-Luft/ISO 15848等國際標準要求。
產品規格
| 本體形式Body type | AOC-6862迷宮式調節閥 |
| 公稱通徑 Body size | 1.1/2”(40)-24”(600) |
| 公稱壓力 Body rating | ANSI 150-2500 |
| 流體溫度 Fluid temperature | -196~+566℃ |
| 連接方式 Connections | 法蘭型（RF，RTJ），焊接型（SW，BW）Flanged (RF,RTJ),Butt Weld,Socket Weld |
| 閥體材質 Body materials | A216 WCB/C,A217 WC6/9,A352 LCB/C,A351 CF8,A351 CF8M,A105,F11,F22,etc. |
| 閥內件材質 Trim materials | AISI 410SS+HF,17-4PH H900,SUS316+STL,INCONEL,A182 F6NM+HF,etc. |
| 可調比 Range-ability | 50:1-100:1 |
| 流量特性 Range-ability | 線性、改良線性、改良等百分比 Linear，Modified Linear，Modified EQ% |
| 閥座泄漏量 硬密封 Metal seat Leakage軟密封Soft seat | 額定Cv×0.01% ANSI Class IV，V or MSS-SP-61 微氣泡級 ANST CLASS VI |
| 降壓級數 Trim Levels | Up to Level 24 |
| 執行機構 Actuator combination | 1-X280：氣動薄膜式執行機構 Pneumatic Diaphragm Actuator |
| 1-X250：氣動薄膜式執行機構 Pneumatic Diaphragm Actuator | |
| 1-X400：氣動活塞式執行機構 Pneumatic Cyilnder Actuator |
